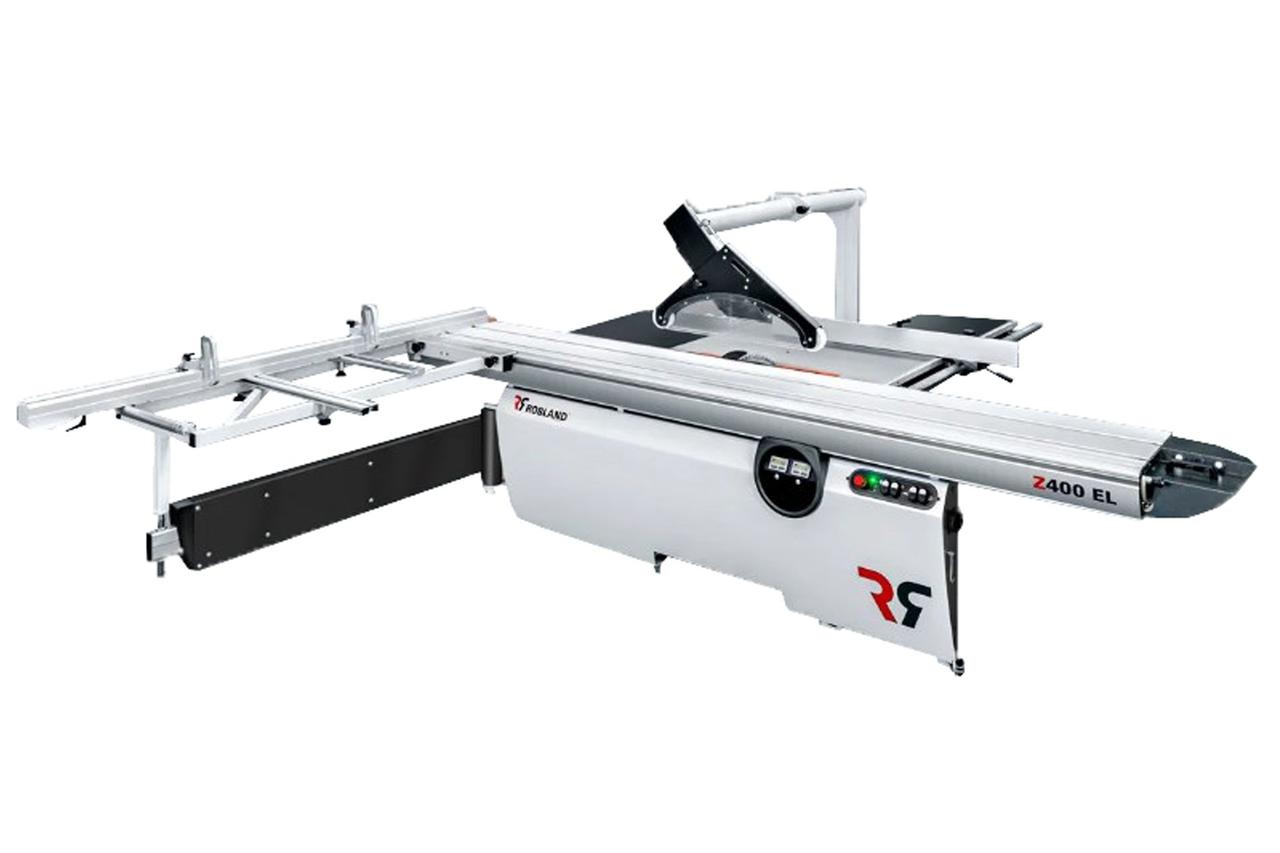

Форматно-розкрійний верстат Robland Z 400 EL

  • Немає в наявності
  • Код: 14-Z400EL

618 940 ₴

+380 (73) 200-99-58
  • +380 (44) 225-22-22
  • +380 (68) 292-27-79
повернення товару протягом 14 днів за рахунок покупця
Форматно-розкрійний верстат Robland Z 400 EL
Форматно-розкрійний верстат Robland Z 400 EL
618 940 ₴
Немає в наявності
+380 (73) 200-99-58
  • +380 (44) 225-22-22
  • +380 (68) 292-27-79
Опис
Характеристики
Інформація для замовлення

ПРИЗНАЧЕННЯ:

Z 400 EL це верстат важкого класу нового покоління призначений для високоякісного розкрою ламінованих ДСП, МДФ, ДВП, фанери та інших матеріалів, поздовжнього, поперечного та під кутом.

ОСОБЛИВОСТІ:

Верстат оснащений електроприводом підйому та опускання пили, нахил пили також здійснюється за допомогою електроприводу. Підрізний вузол має окремий електродвигун, що забезпечує ідеальне пиляння без сколів. Пиляльний вузол нахиляється на кут до 45 градусів.

Масивна станина, підвищена жорсткість основних вузлів та системи базування заготовок, жорсткі напрямні та упори, точність регулювань та потужність приводу основної пилки 7 кВт забезпечують надійність даного обладнання при багатозмінній роботі в умовах промислового виробництва. Верстат обладнаний панеллю із сенсорним керуванням основними функціями верстата на рівні очей оператора, а також паралельною напрямною лінійкою із сервоприводом.

Зовнішнє механічне регулювання підрізного вузла з додатковою фіксацією налаштувань забезпечує просте, точне та надійне регулювання підрізної пилки щодо основного пиляльного диска. Швидкість обертання основної пилки змінюється перекиданням ременя на шківах.

Базова комплектація включає додаткове обладнання, яке дозволяє більш повноцінно експлуатувати верстат.

Пильні диски в базову комплектацію верстата не входять!

ПЕРЕВАГИ:

Верстат Z 400 EL має принципово нову систему нахилу пильного вузла, поворот здійснюється за фрезерованими напрямними, ця система не вимагає обслуговування і гарантує постійну точність і плавний рух. Підрізний вузол отримав додаткове налаштування і тепер його можна точніше виставити в одній площині з основною пилкою.

Форматно-розкроювальні верстати фірми Robland Z 400 EL мають кулькову каретку шириною 420 мм із запатентованою конструкцією кріплення круглих напрямних, що забезпечує просте обслуговування каретки, на відміну від конструкцій інших кулькових кареток.

Кульки розміщені у сталевому П-подібному сепараторі. 34 кульки рівномірно розподіляють навантаження від ваги каретки і листів матеріалу, що розпилюються, на велику довжину напрямних, що забезпечує плавне переміщення каретки. Круглі напрямні дозволяють максимально легко обслуговувати каретку, без жодних витрат. Масивна зварна станина має додаткові підсилювачі, що підвищують жорсткість всього верстата загалом. Механічна частина є продуманою і відпрацьованою за багато років конструкцією, завдяки чому верстат дуже простий в обслуговуванні та експлуатації. Верстати фірми Robland, за 20 років на ринку, зарекомендували себе як дуже надійні та невибагливі машини.

КОНСТРУКТИВНІ ОСОБЛИВОСТІ:

Паралельна лінійка

- Права паралельна лінійка з мікрометричним регулюванням, максимальний пропил - 1 350 мм.

- Цифровий індикатор розмірів на правій паралельної лінійці (опція).

Упорна телескопічна лінійка

- Поперечна телескопічна лінійка з можливістю висунення до 3000 мм.

- Цифровий індикатор розмірів на лівій поперечної лінійці. (опція)

Пильний вузол

- Три швидкості обертання основної пили.

- Механічний нахил пилкового вузла з відображенням кута нахилу до 45 градусів.

- Можливість точного регулювання підрізної пили вліво і вправо за допомогою пульта керування на передній панелі.

Кожух пилки
Стандартний кожух над пилкою з патрубком під аспірацію розміром 100 мм.

Панель управління
Підйом і опускання, а також регулювання підрізної пили вліво і вправо відбувається за допомогою пульта керування на передній панелі.

БАЗОВА КОМПЛЕКТАЦІЯ:

  1. Права параллельная направляюча лінійка з автоматичним перемежуванням та позиціонуванням із сервоприводом, максимальна ширина пропилу 1250 мм.

  2. Сенсорний екран на рівні очей. Права паралельна напрямна лінійка може бути проконтрольована за допомогою сенсорного екрана з точністю до 0,01 мм, автоматична корекція, встановлення положення паркування.

  3. З пульта управління можна керувати такими функціями: пуск/зупинка основної пили, пуск/зупинка підрізної пилки, висота підйому основної пили, нахил пильного диска з цифровою індикацією, автоматичний контроль паралельності напрямної.

  4. Поперечна ліва упорна телескопічна лінійка з двома відкидними упорами може висуватися на відстань до 3 000 мм.

  5. Поперечна упорна телескопічна лінійка може використовуватися для кутового різу.

  6. Електронний індикатор нахилу пильного диска.

  7. Стопор каретки.

  8. Букова вставка на телескопічній лінійці.

  9. Литий чавунний стіл.

  10. 3 швидкості обертання основного пильного диска.

  11. Електропривод підйому та опускання основної пили.

  12. Електропривід нахилу пильного вузла.

  13. Точне налаштування підрізного диска вліво та вправо за допомогою мікрометричного гвинта зі шкалою.

  14. Додатковий стіл на виході.

  15. СЕ – захист верхнього пильного диска (на поворотному кронштейні з патрубком для підключення аспірації) зі збільшеним столом, що підтримує.

  16. Захист двигуна від перевантаження.

  17. Автоматичний пусковий пристрій "Зірка-трикутник".

  18. Автоматичне гальмо двигуна при вимкненні.

  19. Аварійна кнопка "Стоп" на панелі керування.

Додаткова комплектація Robland Z400 EL:

Електродвигун потужністю 9,2 кВт
Додаткова кнопка старт/стоп, вбудована в стіл (каретку)
Світлодіодна смуга, індикація роботи підрізної пили Світлодіодна смуга для індикації роботи підрізної пили

Digi Pack

Цифровий індикатор кута нахилу пильного диска
Цифровий індикатор висоти пильного диска

Цифровий індикатор розмірів на правій паралельній лінійці
Цифровий індикатор розмірів на лівій поперечної лінійці (на одному упорі)
Два цифрові індикатори розмірів на лівій поперечній лінійці (в комплекті подвійний відкидний упор DDF та одинарний на телескопічній лінійці)
Висувний фронтальний поперечний стіл і додаткова планка на столі
Великий поперечний стіл 1505х760 мм, з висувною рамою, як по довжині, так і по ширині та індексною системою виставлення кутів
Система швидкого позиціонування підрізної пили форматно-раскроечного верстата Robland Z-3200 Система швидкого позиціонування підрізної пили «LEADER»
Додатковий підтримує стіл на каретці Додатковий підтримуючий стіл на каретці
Додатковий підтримує стіл на каретці і наполегливою лінійкою зі шкалою Додатковий підтримуючий стіл на каретці і упорній лінійці зі шкалою
Високоточний двосторонній кутовий упор (поворотний)

Ексцентриковий зажим

Високоточний двосторонній кутовий упор (поворотний)

DC 1300 аспіраційна установка, продуктивність 2500 м/3год, потужність 1,5 кВт, два патрубка D=2х100 мм.

DC 2300 аспіраційна установка, продуктивність 3900 м3/год, потужнысть 2,2 кВт, три патрубки, D=100 мм

Пили дискові LEUCO (Німеччина)

300х3,2х30 Z=96

120х3,0-3,8х20 Z=24

120х2,8-3,8х20 Z=2х12

120х2,8-3,6х20 Z=2х22



Основні
ВиробникRobland
Вид товаруФорматно-розкроювальні верстати
Діаметр посадкового отвору30 мм
Додатковий сервісНавчання, Сервісне обслуговування, Установка
Кількість швидкостей3 шт.
Максимальний діаметр диска500 мм
Максимальний діаметр додаткового диска120 мм
Споживана потужність7 кВт
РозпилюванняПоперечна, Під кутом, Поздовжня
Швидкість обертання диска5000 об/хв
СтанНовий
Тип верстатаДвосторонній
Кут нахилу45 град.
Хід каретки3200 мм
ЧПУНі
Додаткові параметри
Діаметр патрубка відсмоктування120 мм
Довжина заготівлі3200 мм
Довжина столу985 мм
Максимальна глибина пропілу175 мм
Товщина заготовки175 мм
Ширина столу710 мм
Параметри мережі
Напруга400 В
Частота50 GHz
Користувацькі характеристики
Аспіраційні виходи100/120 мм
Вага850 кг кг
Висота пропилу 45°90 мм
Висота пропилу 90°125 мм
Гарантія12 місяців
Діаметр основної пили400 мм
Діаметр підрізного диска125 мм
Потужність двигуна основної пили7 кВт
Потужність двигуна підрізної пили1,3 кВт
Оберти основний диск3000/4000/5000 об/хв
Оберти підрізний диск8200 об./хв
Посадковий діаметр основної пилки30 мм
Посадковий діаметр підрізного диска20 мм
Розмір рухомого столу3200х420 мм
Розміри основного столу1420х650 мм
Швидкість обертання додаткового диска8200
Кут нахилу пили-45° – 90°
Ширина різання (правий паралельний упор)1350 мм
  • Ціна: 618 940 ₴
